Crear una red local de varios Switches

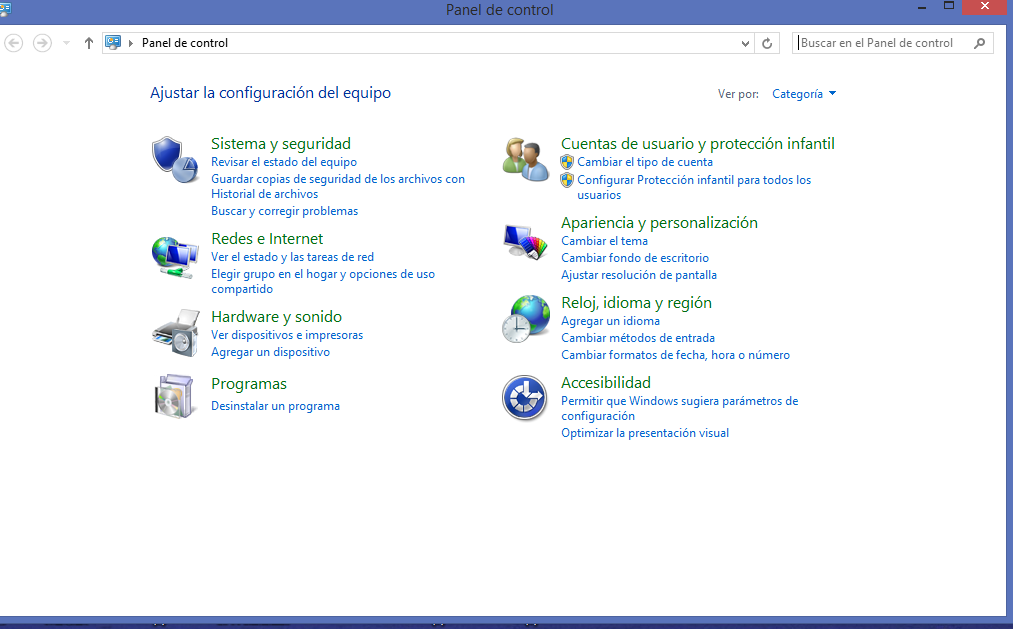

cojemos 2 pcs y un switch por mesa lo primero que haremos sera configurar las ips de los pcs entrando en panel de control

despues entramos en el apartado redes e internet

seguidamente entramos en centro de redes y recursos compartidos

pinchamos en ethernet y seguidamente en propiedades

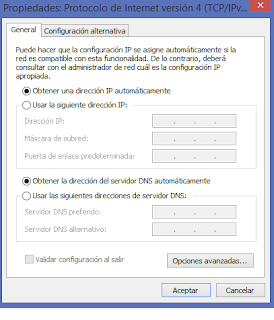

seguidamente pinchamos en protoco de internte version 4 y en este panel ya podemos meter la ip la mascara subred y el gateway

ahora configurados los pcs. continuamos conectando los pcs al switch y hacemos ping entre los dos ordenadores. si la respuesta es positiva tiramos un cable de red hasta el superswitch

 ahora conectamos un router al superswitch para utilizarlo de gateway

LIFI

LIFI es  un sistema de comunicacion inalambrico atraves de pulsos de luz.

este proyecto fue iniciado por Harald Hass en la universidad de Edimburgo en el año 2010. en el año 2011 harald dio una rueda de prensa y varias empresas se unieron con el fin de promover esta tegnologia

Aki podeis ver un diagrama de como funciona

el lifi preseta muchos beneficios con respecto al wifi el primero la velocidad que puede llegar a 224gb/s , es mas barato, es mas seguro ya que no traspasa paredes , no provoca interferencias con otros medios de comunicacion, es mas eficiente energetico que el wifi. Pero tambien tiene importantes desventajas, no se puede usar en el exterior, siempre tiene que estar la luz encendida y nada puede interponerse en ella , se necesita un receptor en cada dispositivo y la mas importante no traspasa paredes

conectar 2 routers por el puerto serial

conectamos el router al pc atraves del cable de consola despues abriremos el programa putty y configuraremos el interfaz fastethernet
Router1 > enable
Router1# configure terminal
Router1(config)# interface fastEthernet 0
Router1(config-if)# ip address 10.0.0.1 255.0.0.0
Router1(config-if)#no shutdown
Router1(config-if)#end
Router1# copy running-config startup-config

En el otro Router hemos hecho lo mismo pero con la IP 192.165.0.1 y la máscara de subred 255.255.255.0

Echo eso ya tenemos las IPs configuradas, ahora vamos a configurad la interfaz serie siguiendo los siguientes pasos:

Router1 > enable
Router1# configure terminal
Router1(config)#  interface serial 0
Router1(config-if)# encapsulation hdlc
Router1(config-if)# clock rate 64000
Router1(config-if)# ip address 192.168.70.0 255.255.255.0
Router1(config-if)# no shutdown
Router1(config-ig)#end
Router1# copy running-config startup-config

Ahora con el otro router haremos lo mismo pero con la IP 10.0.10.0 y la máscara de subred 255.0.0.0
despues conectaremos los pcs con un cable rj45 cruzado y configuraremos la ip de los ordenadores :
Abrimos el centro de redes y recursos compartidos > Cambiar la configuración del adaptador >  Conexión de área local y propiedades > Protocolo de internet versión 4 (TCP/IP). A un ordenador le asignamos la IP 10.0.0.2 y la máscara de subred 255.0.0.0 y al otro la IP 192.168.0.2 con la máscara de subred 255.255.255.0

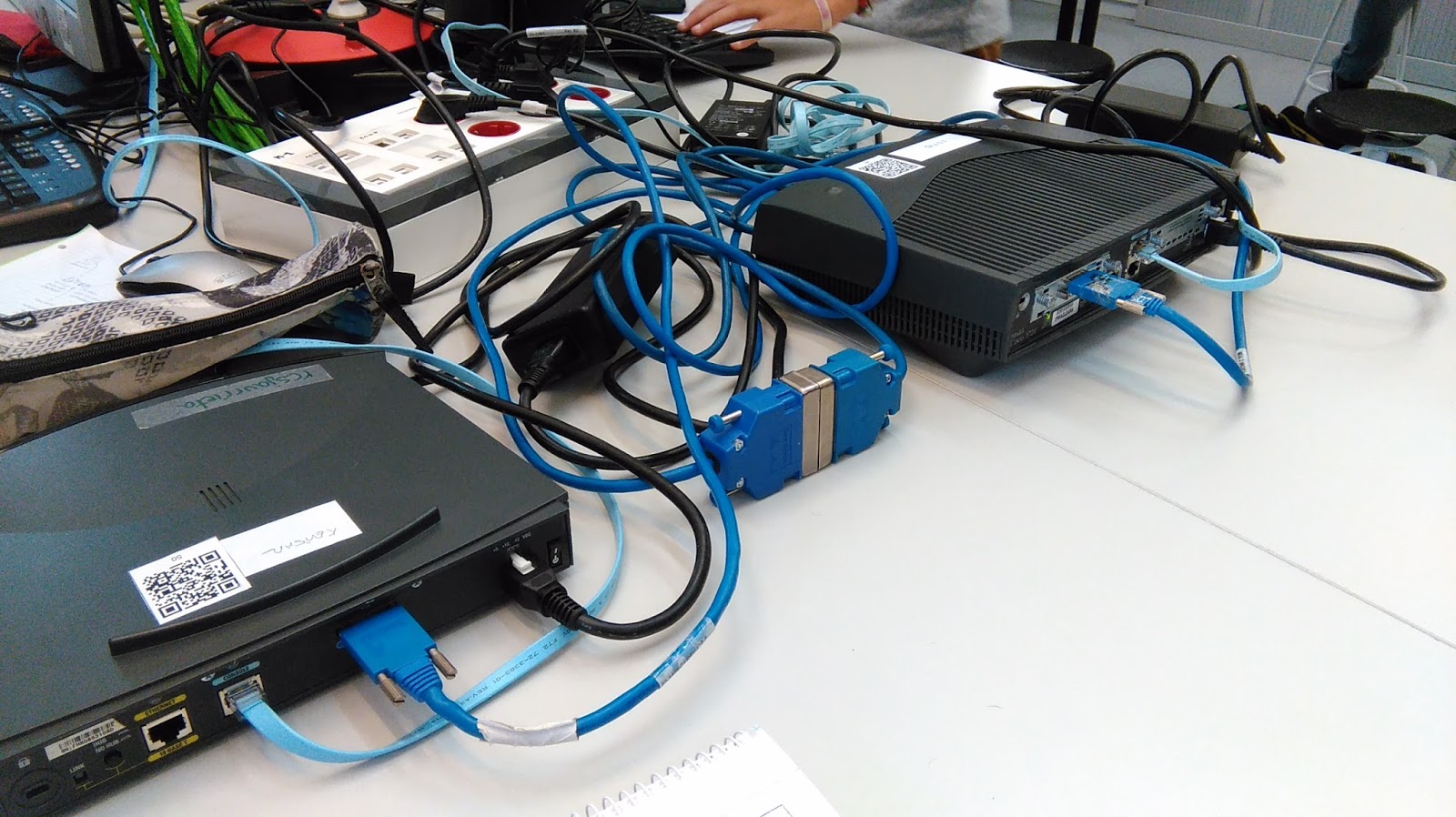

echo esto solo falta conectar los dos router por el puerto serial.

crear una red local primera parte

CONECTAR 2 ROUTERS

se coje uno de los routers y se enchufa mediante el cable de consola  al pc

una vez enchufado se abre el programa putty

 vamos al apartado serial y configuramos

 Después, tienes que volver a la primera pestaña de la barra lateral, Session, seleccionar serial como método de conexión y hacer clic sobre open.



se abrira una ventana tipo ms-dos en la que despues de cargar la configuracion os aparecera el nombre del router en el prompt  Router> meteremos enable para pasar al nivel superusuario despues accedemos al modo configuracion global escribiendo configure terminal y seguidamente meteremos el comando interface fastethernet 0 y en este nivel ya podremos cambiar la ip del router con el comando ip address "seguido de la ip y la mascara de subred que queramos poner" 10.0.0.1 255.0.0.0

seguidamente metemos el comando no shutdown que sirve para abrir el puerto de ethernet

despues de esto volvemos al nivel de super usuario y guardamos la configuracion con el comando copy running-config startup-config.

despues cojes el segundo router y repites todo el proceso con el segundo router y le pones la ip 10.0.0.2

cuando as terminado de configurar el segundo router conectas los dos con un cable cruzado de red. y haces un ping si esta todo correcto deberia haber respuesta positiva.

CREAR UNA MINI RED LOCAL

para crear una mini red local necesitaremos 2 pcs y un switch

primero conectaremos los routers mediante  cable cruzado al switch despues configuraremos la ip y la mascara de subred(debera ser la misma en los dos pc) de los pcs

para ello abriremos el panel de control

entramos en el apartado de redes e internet

en este apartado elejimos centro de redes y recursos compartidos

despues pinchamos en ethernet

abrimos  propiedades y elejimos protocolo de internet version 4

en esta ventana introducimos la ip y la mascara de subred.

seguidamente realizas los pasos en el otro pc.

despues abres una ventana de comandos y realizas un ping a la direccion ip del otro pc si esta todo bien configurado y los cables funcionan debera haber respuesta positiva

COMO CONFIGURAR EN UN RoUTER CISCO EL NOMBRE Y LA IP ATRAVES DEL CABLE DE CONSOLA

1 Conectamos el pc y el router con el cable de consola ( es el cable azul que va desde el router hasta el puerto serie del ordenador)

2 ejecutamos el programa PuTTY

3 vamos al apartado serial y configuramos

4 Después, tienes que volver a la primera pestaña de la barra lateral, Session, seleccionar serial como método de conexión y hacer clic sobre open.



5 se abrira una ventana tipo ms-2 en la que despues de cargar la configuracion os aparecera el nombre del router en el prompt  Router> para cambiarle el nombre abra que acceder al nivel superusuario escribiendo enable despues accedemos al modo configuracion global escribiendo configure terminal

y para cambiar el nombre escribimos hostname "el nombre que le quieras dar" despues volvemos al nivel superusuario escribiendo exit y ahi guardamos metiendo el comando copy running-config startup-config.

6 para configurar la ip accedemos al nivel super usuario y despues al de configuarion global y ahora accedemos al nivel modo interfaz con el comando interface fastethernet 0 ahora en este nivel asignamos la ip con el comando ip address 10.0.0.1 255.255.255.0
y despues abrimos el puerto de ethernet con el comando no shutdown.
despues de esto volvemos al nivel de super usuario y guardamos la configuracion con el comando copy running-config startup-config.
7

Por último, ya puedes desconectar el cable de consola y conectar un cable cruzado del ordenador al router. Ahora solo habría que asignar una dirección IP a tu ordenador (por ejemplo, 10.0.0.42) y la misma máscara de subred que hemos introducido en el router.




Pablo Soto Bravo

  Pablo Soto Bravo es un programador y politico español nacido en el 1979 en Madrid.
Pablo es autodidacta. Es el creador de la empresa PM2P Technologies en 2001. Tambien es el creador de la aplicaciones P2P: BLUBSTER en 2001, PIOLET en 2003, MANOLITO  en 2006 y posteriormente creo OMEMO, que han sido utilizadas por mas de 20 millones de personas y por las que fue denunciado en 2008 por las multinacionales de la musica, que perdieron el juicio en 2011 y el recurso en 2014.
En 2008 participo en el movimiento del 15m y en 2012 creo el proyecto multimedia 15mcc acompañado de  Stéphane M. Grueso y Patricia Horrillo.
En 2015 fue elegido en las primarias de ahora madrid para ser concejal del ayuntamiento de Madrid en las elecciones municipales de 2015 .
